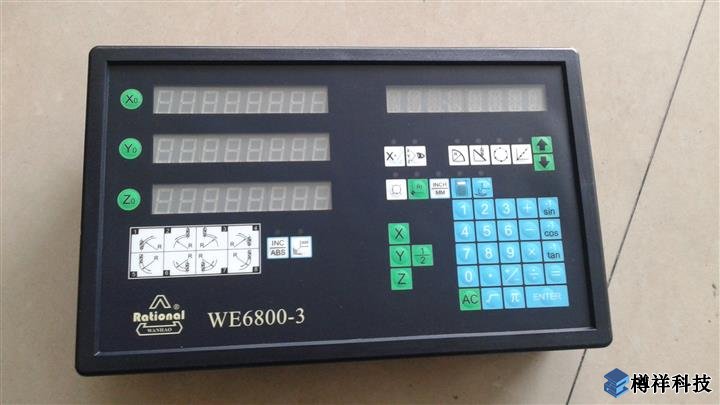

WE6800-2|WE6800-3|WE6800E萬濠數顯表

時間:2017-01-12 11:51來源:[db:來源] 作者:1[db:作者]

WE6800-2|WE6800-3|WE6800E萬濠數顯表的用途：

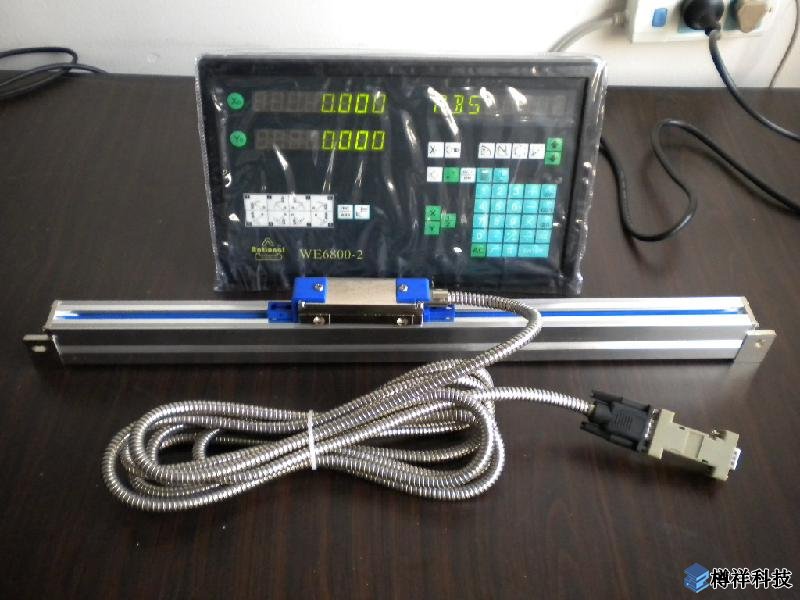

WE6800系列多功能數顯表用于多種床臺，配合光柵尺可實現位移量的精確顯示和自動控制，廣泛用于機床加工和儀器的精密測量

WE6800-2|WE6800-3|WE6800E萬濠數顯表特點:
◆采用本公司24位專用計數集成IC，0.001mm分辨率時計數速度達4m/s；
◆***設計***立電源，電源抗干擾能力和信號抗干擾能力達到2200V以上；
◆數碼管或者中文信息提示(中文數顯表)以及指示燈顯示工作狀態，操作方便直觀；
◆采用優質耐用的輕觸按鍵面板，并有按鍵操作聲音提示；
◆無需電池，停電后能記憶掉電時位置的坐標值；
◆可接光柵尺或編碼器，能夠滿足各種機床的加工測量需求；
◆附帶計算器功能，方便加工；
◆寬電壓輸入范圍，輸入電壓 AC90V～240V。

WE6800-2|WE6800-3|WE6800E萬濠數顯表功能:

◆數值清零；	◆數值分中
◆預置數值	◆數字過濾；
◆絕對坐標/相對坐標/1000組輔助零位功能；	◆公/英制轉換
◆直徑/半徑顯示；	◆縮水率；
◆尋找機械原點(RI)	◆計算器功能；
◆圓周分孔；	◆斜線分孔；
◆圓弧加工；	◆斜面加工
◆車床功能；	◆RS232通信(選購)；
◆EDM輸出；	◆尋邊處理(選購)

WE6800-2|WE6800-3|WE6800E萬濠數顯表技術規格參數:

輸入電壓	AC 90V~240V
功率	***大15W
輸入信號	正交TTL方波頻率＜2MHZ 電流＞1mA
分辨率	0.1、0.2、0.5、1、2、5、10
重量	1.5kg
外形尺寸	296X184X45(mm)

WE6800-2|WE6800-3|WE6800E萬濠數顯表與同類產品對比：

	萬濠數顯表系列	同類產品
開關電源	自主設計開關電源元器件采用世界名牌（對易損壞的***壓電容器件就采用世界名牌黑金剛（NCC）），長時間工作穩定可靠，后期維修成本低	大多數采用***內元器件
計數模塊	自主研發專用24位計數芯片（GIE120703），整合數字濾波技術，經市場近20年驗證，計數穩定，抗干擾能力強	一般采用FPGA
軟件	全系列數顯表軟件都已進行軟件著作權的登記，并經過多次嚴格測試，穩定可靠	未知
抗干擾能力	按******標準執行脈沖群干擾2kV以上有標準的實驗設備	未知
生程過程管控	生程過程管控每一臺都經過嚴格的測試和老化，確保長時工作穩定性、可靠性	未知
服務	保修兩年全***40個服務點	大多保修一年

WE6800-2|WE6800-3|WE6800E萬濠數顯表維修：

故障現象	故障原因	故障排除
數顯表不顯示	1、是否接通電源	1、檢查電壓線，然后接通電源，不行維修數顯表
	2、是否合上	2、合上電源開關 ，不行維修數顯表
	3、是否使用合適的電源電壓	3、電源電壓供應在60-260V之間，不行維修數顯表
	4、光柵尺內部電壓短路	4、拔下光柵尺接頭，不行維修數顯表
數顯表外殼帶電	1、機床、數顯表外殼是否接地	1、機床、數顯表表外殼應良好接地，不行維修數顯表
數顯表外殼帶電	2、220V電源是否對地漏電	2、檢查220V電源，不行維修數顯表
數顯表有一軸不計數	1、與另一軸的光柵尺對調操作，是否再不計數	1、若計數正常則是光柵尺故障；若計數仍不正常則是數顯表故障
數顯表有一軸不計數	1、數顯表處于某種特殊功能時	2、退出特殊功能，不行維修數顯表
數顯表計數出錯，顯示的操作距離與實際距離不符	1、機床、數顯表是否良好接地	1、機床、數顯表應良好接地，不行維修數顯表
	2、機床自身精度不良	2、檢修機床設備，不行維修數顯表
	3、機床的運行速度過快	3、降低機床運行的速度，不行維修數顯表
	4、光柵尺安裝不良，精度不夠	4、重裝光柵尺，打好水平，不行維修數顯表
	5、數顯表與光柵尺分辨率不符	5、重置數顯表的分辨率，不行維修數顯表
	6、操作尺寸單位與公英制不符	6、轉換公/英制顯示，不行維修數顯表
	7、數顯表線性誤差補償設置不當	7、重置數顯表的線性誤差補償，不行維修數顯表
	8、光柵尺超出使用范圍，讀數頭撞壞	8、維修光柵尺
光柵尺不計數	1、光柵尺超出長度使用范圍，讀數頭撞壞	1、維修光柵尺
	2、光柵尺讀數頭摩擦尺殼堆積鋁屑	2、維修光柵尺
	3、光柵尺讀數頭與尺體間隙大	3、維修光柵尺
	4、光柵尺金屬管件損壞，造成內部線路短路或斷路	4、維修光柵尺
光柵尺有時不計數	1、光柵尺的小車體與鋼球分離	1、維修光柵尺
	2光柵尺讀數頭內光柵玻璃磨損	2、維修光柵尺
	3、光柵尺尺殼內光柵玻璃上有臟物	3、維修光柵尺
	4、光柵尺讀數頭內小車鋼絲彈性不夠	4、維修光柵尺
光柵尺計數不準（不能歸零）	1、光柵尺安裝不合理，精度不夠	1、重裝光柵尺，打好水平
	2、長期使用，機床振動使固定讀數頭或尺身的螺絲松動	2、上緊所有的固定螺絲
	3、機床自身精度不準	3、檢修機床設備
	4、數顯表的分辨率與光柵尺不符	4、重置數顯表的分辨率
